Pirmiausia kilo noras klausytis automobilyje mp3 muzikos. Kaip jau minėjau anksčiau, pradžiai nusipirkau pigų kasetinį adapterį. Tai buvo paprasčiausias sprendimas, bet ne geriausias. Kasetės mechanizmas tarškėjo ir erzino. Taip pat erzino kiekvieną kartą painiotis tarp laidų. Kasetinis adapteris neprigijo ir buvo numestas į kampą. Sekantis žingsnis- FM moduliatorius. Nusipirkau jį už 100lt (dabar jie gerokai pigesni). Šis prietaisas buvo su integruotu USB-mp3 grotuvu. Pamaniau, kad automobilyje muzikos klausysiuosi iš USB atmintinės.

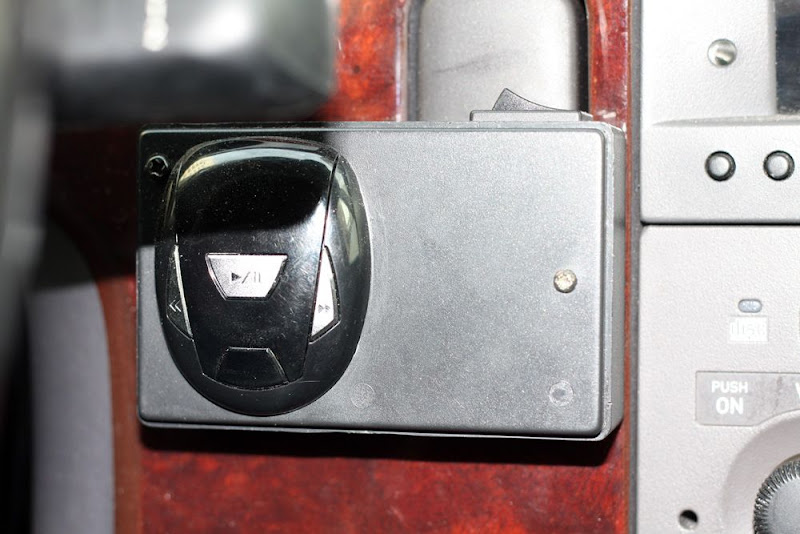

Įsigyto prietaiso nebegaliu nufotografuoti, bet tai net nesvarbu. Jis atrodė maždaug taip:

Pačią pirmą dieną šis FM moduliatorius visiškai nuvylė. FM bangomis retransliuojamos muzikos skambesys buvo labai prastas ir pilnas trukdžių. FM moduliatorius atsidūrė ten pat, kur ir kasetinis adapteris.

 Vėliau kilo paprasta mintis atskirti turimo FM moduliatoriaus USB-mp3 grotuvą nuo FM siųstuvo ir audiosignalą paduoti tiesiai į automobilio magnetofoną. Juk būtent FM siųstuvas buvo silpnoji prietaiso vieta.

Nutariau, išmetęs FM siųstuvą, pasidaryti stacionarų automobilinį USB-mp3 grotuvą.

Uždavinys aiškus, susidedantis iš dviejų dalių:

  1. SAAB’o magnetofonui padaryti audio_in;
  2. iš FM moduliatoriaus “išpešti” audio_out.

Pirmąją dalį jau esu aprašęs, todėl papasakosiu apie antrąją.

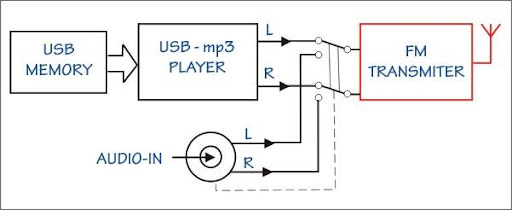

Kas gi yra tas FM moduliatorius? Tai mažas FM siųstuvas, paverčiantis audiosignalą FM diapazono radiobangomis. Štai jo struktūrinė schema:

Išardęs prietaisą, aptikau, kad auidio_in lizdas yra su perjungikliu. Įkišus į jį kištuką, nuo FM siųstuvo atjungiamas USB-mp3 grotuvas ir prijungiamas išorinis garso šaltinis audio_in. Belieka išsiaiškinti į kurias auidio_in lizo kojas paduodamas USB-mp3 grotuvo išėjimo signalas ir galima švęsti pergalę!.

Prietaiso kojelėje, kišamoje į “prikūrkę”, radau miniatiūrinį maitinimo įtampos keitiklį DC_12V/DC_5V. Jis bus reikalingas, nes USB-mp3 grotuvas maitinasi 5V įtampa.

 Viskas, ką reikia “išoperuoti”, tai:

  1. nurauti antenos laidą;
  2. išlituoti audio_in lizdą;
  3. išlituoto lizdo vietoje prilituoti šarvuotą laidą prie USB-mp3 L ir R išėjimų (šarvas, žinoma, lituojamas prie GND);
  4. išlituoto lizdo vietoje FM TRANSMITTER įėjimus užtrumpinti į GND;
  5. mygtuką CH, skirtą siųstuvo dažniui keisti, galima tiesiog išlituoti (juk nereikalingas).
  6. galima išlituoti ir skaičių indikatorių, bet aš patingėjau ir jį tiesiog užklijavau juoda izoliacija.  :)

 Maitinimo įtampos keitiklis gali būti panaudotas originalus, bet aš panaudojau savadarbį, galingesnį, nes originalusis siaubingai kaito.

 Daugiausiai darbo reikalaujanti ir, kogero, neįdomiausia dalis- korpusavimas. Korpusuodamas panaudojau FM moduliatoriaus “snukį”su mygtukais ir plastmasinę dėžutę:

Skaityti toliau »

About me

Name: Edgaras

Education: Vilnius Technical University, Lithuania

Degree: Master of Electronics and Electrotechnic

Age: 36

Job: Mobile telecommunications, OMC engineer (Ericsson equipment GSM, UMTS)

Hobby: electronic, music, travelling

Dreams: woodworks

email: edgarasr@gmail.com

SAAB 9-5 audio EN

To all, who loves SAAB and who several times kept soldering-iron in the hand, I’ll show the easiest way to connect your mp3-player to SAAB sound system. I’ve tried to use FM-transmitter, but sound quality was poor and with radio distortions. TAPE-adapter annoyed with mechanical noise.

My vehicle is SAAB 9-5 ’98, AS2/Premium, so all written in this manual should be true just for MY 1998-2005 AS2/Premium sound system.

On the NET I’ve found three ways for SAAB:

1. To use CD-changer input (this method mismatch, because no CD-changer on AS2).

2. To use TAPE input, making a full of tapes logic.

http://82.182.142.23/saabradio/index.htm. I’ve tried this method, but sound level was low, lost bass.

3. To use TELEPHONE input. This input is MONO, but sharp-eyed people found, that MONO signal goes to the STEREO tract!

http://gatoalfa.calipso.com.co/radioMod/contrib/Saab-radio-mod-AHS.pdf



The winner was 3-th method. I’ve applied idea for AS2 sound system. Now I’m satisfied with good sound quality stereo and spreading of my experience. Attention! USE THIS METHOD AT YOUR OWN RISK!



It is my radio.



Unscrew 4 screws from radio face panel.

Remove face panel.



Release ribbon cable.

Remove the top cover of the CD player module.



Unscrew 4 screws and remove CD player module with ribbon cable.



Release second ribbon cable, disconnect black shielded cable and unscrew marked screw to release shield.

The CD module box is secured by three screws. Unscrew them.



Unscrew the tape player module (4 more screws). The little vertical board on the right side of the module is plugged into the main board. Unplug it with care.



Unscrew 2 screws on the backside of the radio, release ribbon cable from PCB. That PCB is one of two boards, we interest on.

Skaityti toliau »

SAAB 9-5 audio

  • Visiems mylintiems SAAB , kas bent kelis kartus laikė rankose lituoklį, parodysiu, kaip nesunkiai galima savo mp3 grotuvą prijungti prie automobilinės garso sistemos. Ėmiausi šio reikalo, nes nusivyliau FM-transmiter’io garso kokybe, o kasetinis adapteris erzino mechaniniais triukšmais ir įjungimo procedūra.

Mano automobilis- SAAB 9-5 ’98, AS2/Premium, todėl viskas, kas parašyta turėtų tikti tik atitinkamai (MY 1998-2005 AS2/Premium) garso sistemai. Norėčiau priminti, kad meistraudami rizikuojate sugadinti savo garso sistemą, todėl jei nesate tikras, kad sugebėsite viską atlikti teisingai, geriau paprašykite išmanančio draugo🙂 .

Panaršęs tinkle, radau tris būdus:

1. panaudoti CD-changer įėjimą (šis būdas AS2 sistemai netinkamas, nes nėra CD-changer’io),

2. panaudoti TAPE įėjimą, apgavus magnetofono loginį įrenginį http://82.182.142.23/saabradio/index.htm. Šį būdą išbandžiau. Garso kokybė gavosi prasta (silpnas signalas, iškraipyta amplitudinė-dažninė charakteristika, todėl garsas šaižus, dingo žemi dažniai).

3. panaudoti TELEPHONE įėjimą. Jis yra MONO,  bet akylieji pastebėjo, kad MONO signalas pereina į STEREO traktą! http://gatoalfa.calipso.com.co/radioMod/contrib/Saab-radio-mod-AHS.pdf .

Laimėjo 3 variantas. Pritaikiau idėją savo AS2 garso sistemai. Gavosi viskas puikiai, tikrai pavyko gauti STEREO. Garsu esu patenkintas, todėl dalinuosi patirtimi su Jumis.

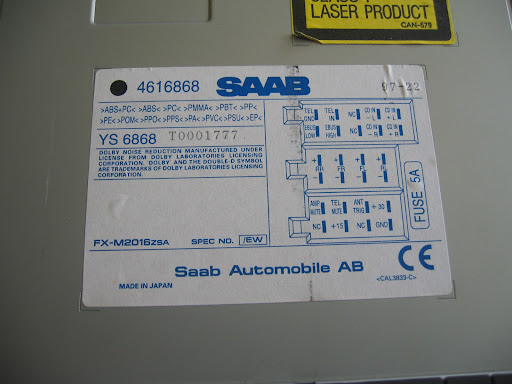

 Taip atrodo aparatas.



Atsukame priekinio panelio 4 varžtus.

Nuimame priekinį panelį.



Išlaisviname plokščiąjį laidą.

Plonu plokščiu atsuktuvu atkeliame ir nuimame korpuso viršutinę dalį.

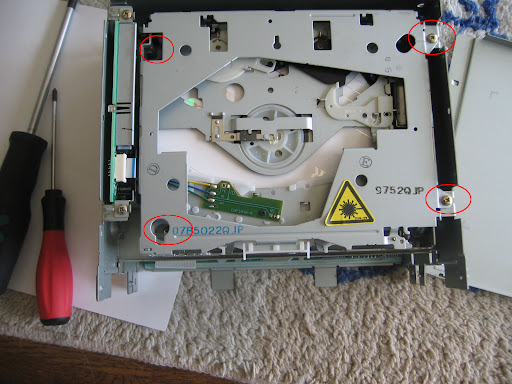

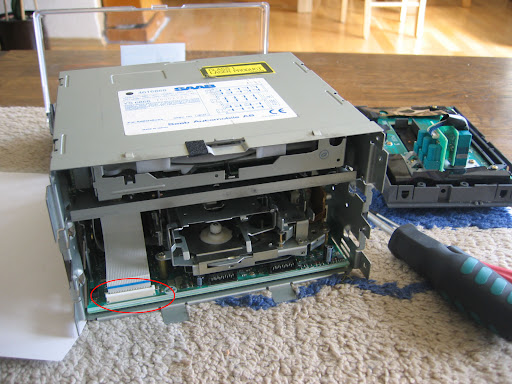

Atsukame 4 varžtus ir išimame CD grotuvą kartu su plokščiuoju laidu.



Išlaisviname antrą plokščiąjį laidą, ištraukiame iš jungties juodą laidą ir atsukame pažymėtą varžtelį.

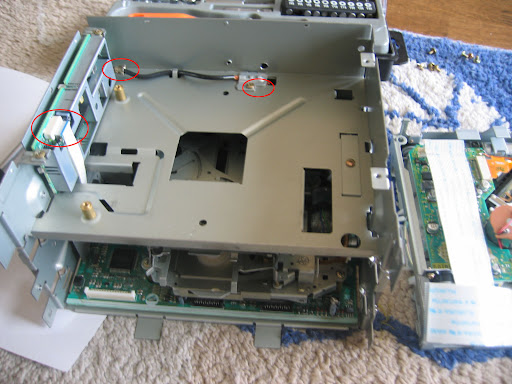

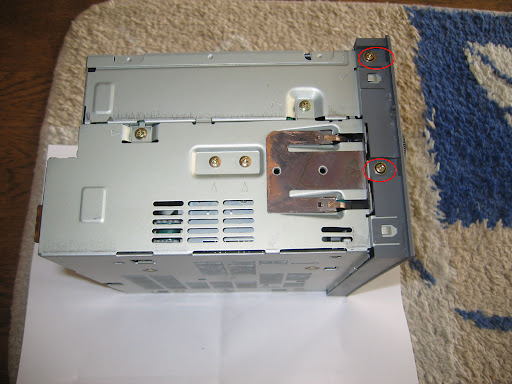

“Antrąjį aukštą” nuimame, atsukę išorėje 3 varžtus.

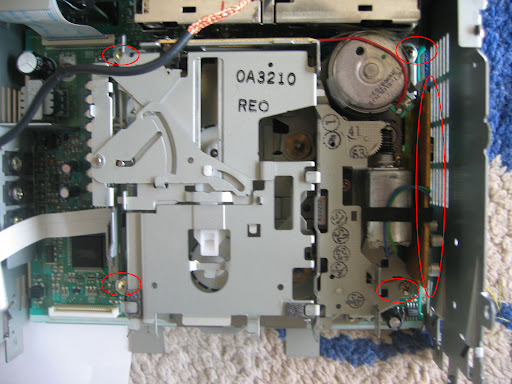

Atsukame 4 pažymėtus varžtus. Atsargiai nuimame magnetofono mechanizmą kartu su pažymėta el. plokšte. Ji įstatyta į jungtį, todėl būkite švelnūs🙂 …

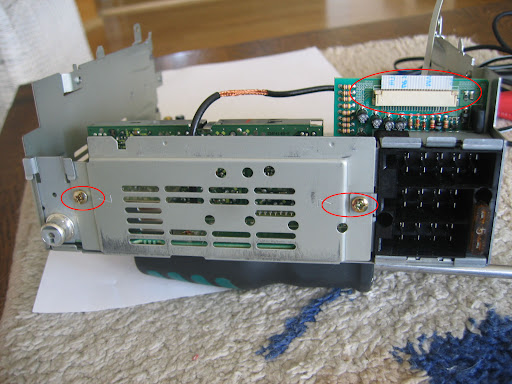

Aparato nugarėlėje atsukame 2 varžtus ir išlaisviname plokščiąjį laidą iš plokštės, kuri mus domina.



Išimame šią plokštę ir parodytose vietose prilituojame ploną dvigyslį laidą. Prieš lituodami laidus, pagalvokite per kokias korpuse esančias skyles laidus ištrauksite į aparato išorę. Gal reikia laidus įverti į skyles prieš lituojant? Kitame laido gale prilituojame bet kokį jungiklį. Kai sumanysime klausytis mp3 grotuvo, šiuo jungikliu bus galima įjungti mūsų AUDIO IN.

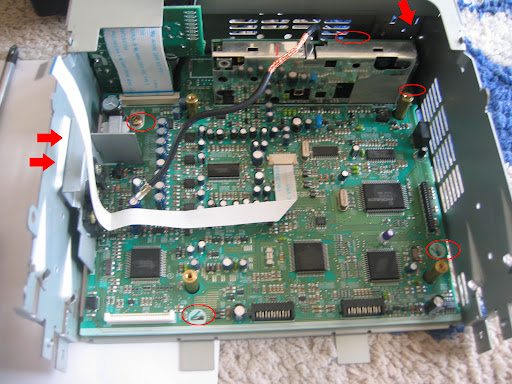

Dabar mūsų uždavinys- išimti paskutinę plokštę. Atsukame 2 varžtus, pažymėtus kairėje dviem rodyklėmis, plokštėje atsukame 3 varžtus ir palenkiame 2 fiksatorius (pažymėta apskritimais). Plokštę galime atsargiai iškelti.

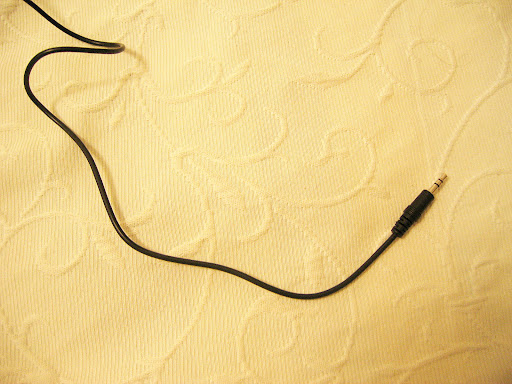

 Paimame ekranuotą “stereo laidą” su 3,5mm, arba 2,5mm kištuku.
